KHS Innoclean Myjka butelek (2007)

Opis ogólny

Urządzenie KHS Innoclean to jednoostrzowa myjka do szklanych butelek zwrotnych, wyprodukowana w 2007 roku. Służy do czyszczenia i usuwania etykiet z pustych butelek przed ich napełnieniem. Butelki są wpychane do komór koszy transportowych, przemieszczają się na ciężkich łańcuchach rolkowych przez etap wstępnego namaczania, dwie wanny podgrzewające, główny etap namaczania w roztworze ługu z płukaniem etykiet pod i nad roztworem ługu oraz trzy strefy natrysku wodnego, a następnie są przekazywane z powrotem na przenośnik butelek na wyjściu.

Na całej szerokości maszyny przetwarzanych jest dziewiętnaście butelek w 4 275 komórkach. Wydajność można regulować w zakresie od 2 800 do 14 500 butelek na godzinę; maszyna została skonfigurowana do przetwarzania 13 200 szklanych butelek o pojemności 0,75 l na godzinę przy całkowitym czasie przebywania wynoszącym 18,7 minuty i czasie kontaktu z roztworem ługowym wynoszącym 10,8 minuty.

W 2022 roku firma KHS zmodernizowała układ napędowy i stanowisko operatora. Maszyna jest wyposażona w układ napędowy Triple-i-Drive z indywidualnymi serwosterowanymi motoreduktorami i obsługiwana jest za pomocą pojemnościowego panelu wielodotykowego z graficznym interfejsem opartym na komponentach oraz logowaniem użytkownika za pomocą RFID. Modernizacja została opisana w uzupełnieniu do instrukcji obsługi KHS z listopada 2022 r.

Dane techniczne

• Producent: KHS
• Model: Innoclean
• Typ maszyny: myjka butelek z jednym końcem (namaczarka)
• Rok produkcji: 2007
• Modernizacja napędu i sterowania przeprowadzona przez firmę KHS: 2022
• Zakres wydajności: 2 800 – 14 500 butelek/h
• Wydajność projektowa: 13 200 butelek/h, butelka szklana 0,75 l, 0,68 kg
• Liczba butelek na szerokość maszyny: 19
• Kosze nośne: 225, z czego 217 załadowanych
• Rozstaw komórek: 105 mm; rozstaw łańcucha nośnego 169 mm
• Średnica butelki: 54,0–89,5 mm (komory na butelki z tworzywa sztucznego)
• Wysokość butelek: 180–340 mm
• Pojemności wanien: główna wanna do namaczania w roztworze ługu 23,0 m³, wanny do wstępnego namaczania 0,9 i 1,1 m³, wanna po namaczaniu w roztworze ługu 0,3 m³, strefy natryskowe po 0,4 m³ każda
• Zasilanie: 400 V, 50 Hz, TN-S, prąd znamionowy 113 A, bezpiecznik powolny 125 A; napięcie sterujące 24 V DC
• Zużycie wody: 3,56 m³/h, 270 ml na butelkę
• Powietrze sprężone: 1,0 Nm³/h przy ciśnieniu 3 bar
• Wymiary całkowite: 11 040 x 4 470 x wys. 3 438 mm (długość wraz ze stołem podającym)
• Wysokość podawania przenośnika 720 mm, wysokość rozładunku 1 690 mm
• Masa maszyny ok. 33,5 t, masa robocza ok. 62,6 t
• Największy segment transportowy: 4 410 x 4 100 x 3 370 mm, ok. 7,3 t
• Typ obudowy 12; oznaczenie CE

Wyposażenie

• Triple-i-Drive: przekładnie ślimakowe z indywidualnymi motoreduktorami, każdy z własnym serwofalownikiem z synchronizacją i indywidualnym zabezpieczeniem przed przeciążeniem
• Segmenty podawania i rozładunku z serwonapędem i silnikami hamulcowymi
• Pojemnościowy panel operatorski z obsługą multi-touch, interfejs graficzny z widokami podzespołów, czytnik kart RFID
• Monitorowanie przekładni z zabezpieczeniem przed momentem obrotowym
• Dwie wanny zanurzeniowe do podgrzewania wstępnego oraz główna wanna zanurzeniowa z roztworem kaustycznym
• Płukanie etykiet przed i po zanurzeniu w roztworze kaustycznym, spryskiwanie dna butelek
• Automatyczne wyładowywanie etykiet na taśmę sitową o pełnej szerokości z zeskładaniem za pomocą szczotek
• Filtracja w wannie sitowej oraz obieg po kąpieli ługowej zapewniający długą żywotność roztworu ługowego
• Automatyczna kontrola poziomu i automatyczne dozowanie roztworu ługowego
• Trzy strefy natrysku wodnego – wewnętrzne i zewnętrzne – z obrotowym natryskiem świeżą wodą
• Odciąg oparów i płytowy wymiennik ciepła
• Szafa napędowa Siemens SIMOTION D i SINAMICS
• Oryginalna dokumentacja KHS: instrukcja obsługi, dodatek z 2022 r., wykaz części zamiennych

Stan

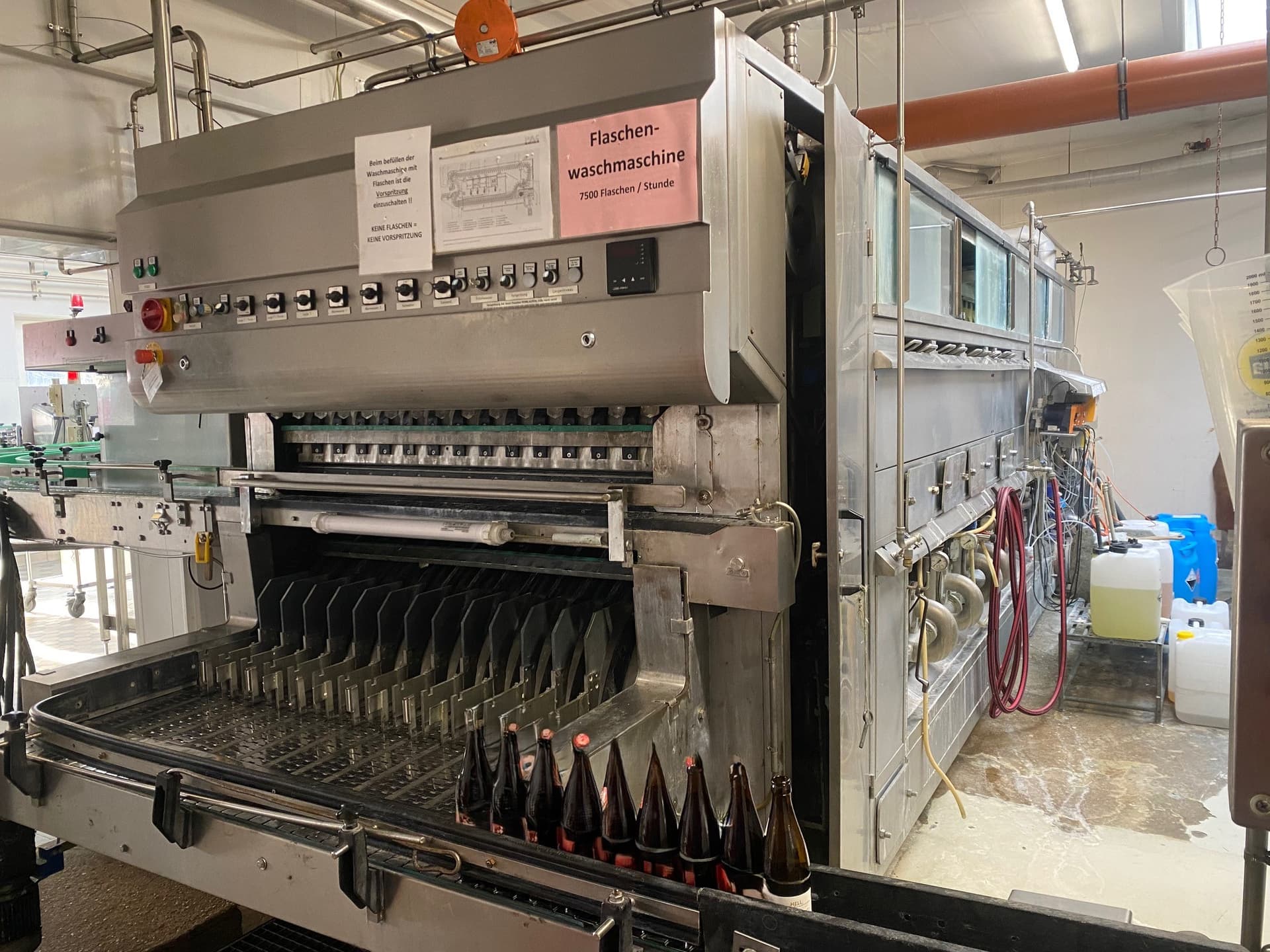

Używana, kompletna pod względem technicznym. Maszyna jest nadal zainstalowana i podłączona do zasilania w zakładzie produkcyjnym; zdjęcia i film przedstawiają ją w trakcie pracy.

Dostępność

Natychmiast. Maszyna zostanie zdemontowana i przetransportowana do Niemiec. Oględziny po uzgodnieniu; wycenę demontażu, załadunku i transportu można uzyskać na żądanie.
