KHS Innopack SP Pakowarka kartonów (2006)

Opis ogólny

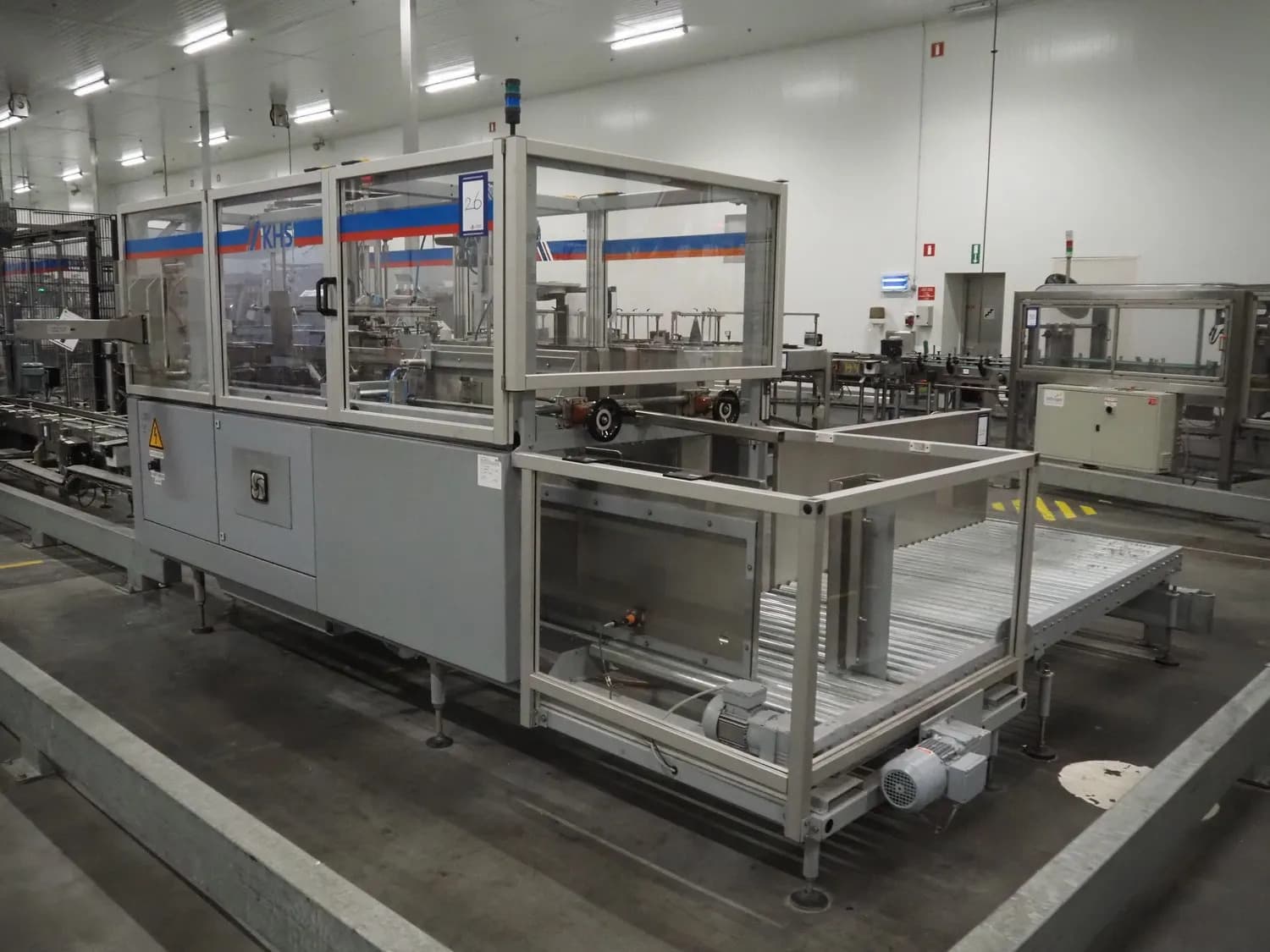

Ta maszyna KHS Innopack SP, wyprodukowana w 2006 roku, jest pakowarką do kartonów typu „pick-and-place” przeznaczoną do butelek. Puste kartony są transportowane przenośnikiem kartonowym do strefy pakowania, gdzie są zatrzymywane i centrowane; głowica chwytakowa pobiera układ butelek z czterotorowego stołu podającego i umieszcza go w kartonach. Jednostka podnosząca porusza się po pionowej kolumnie podnoszącej z przeciwwagą, a jej ruchem steruje sterownik KUKA KR C2 z panelem programującym KCP. W zestawie znajdują się cztery wózki z wymiennymi głowicami chwytakowymi dostosowanymi do różnych rozmiarów butelek. Maszyna jest nadal zainstalowana na linii rozlewu i pakowania wina i można ją obejrzeć na miejscu.

Dane techniczne

• Producent: KHS
• Model: Innopack SP
• Rok produkcji: 2006
• Typ maszyny: pakowarka skrzynek typu „pick-and-place”
• Podawanie butelek: 4 linie, szerokość linii 85 mm
• Głowica chwytająca: 2 tulipany po 18 butelek, układ 3 x 6 butelek
• Wymiary opakowań: 175 x 400 mm
• Zasilanie pakowarki: 400 V, 3 fazy, 50 Hz, 27 A
• Sterownik robota: KUKA KR C2, 400 V, 3 fazy, 50/60 Hz, 8 A
• Wymiary całkowite (dł. x szer. x wys.): 6 000 x 3 250 x 3 650 mm
• Wózki do wymiany części: 4 sztuki, każdy o wymiarach 2 050 x 1 300 x 2 100 mm

Wyposażenie

• Rama podstawowa z kolumną podnoszącą, przeciwwagą i zespołem podnoszącym
• Przenośnik poprzeczny i wózek przesuwny dla głowicy chwytakowej
• Głowica chwytakowa z pneumatycznymi uchwytami do butelek
• Urządzenie centrujące skrzynie w strefie pakowania
• Czterotorowy stół podający butelki z prowadnicami torów
• Przenośniki podające i odbierające skrzynki
• Obudowa z drzwiami z okienkami i ogrodzeniem zabezpieczającym
• Szafa sterownicza KUKA KR C2 oraz panel programujący KCP na stojaku
• Szafa sterownicza KHS
• 4 wózki z wymiennymi elementami z głowicami chwytakowymi do butelek o różnych rozmiarach
• Dostępna instrukcja obsługi (w języku holenderskim)

Stan

Nadal zainstalowane. Możliwy jest oględziny na miejscu.

Dostępność

Dostępne od ręki. Lokalizacja: Belgia.
