Robopac Helix 4 EVO Owijarka palet (2021)

Opis ogólny

Robopac Helix 4 EVO to automatyczna owijarka z ramieniem obrotowym do ładunków paletowych, wyprodukowana w 2021 roku. Urządzenie ma mniej niż 500 godzin pracy i pod względem technicznym jest niemal jak nowe.

Ramię przenosi wózek do wstępnego rozciągania folii wokół nieruchomej palety, dzięki czemu sam ładunek nigdy nie jest obracany – jest to konfiguracja przeznaczona do niestabilnych, delikatnych lub ciężkich ładunków przy wysokiej wydajności. Wydajność wynosi 82 palety na godzinę przy 11 owinięciach i wysokości ładunku 1 000 mm, 73 przy 15 owinięciach i 1 600 mm oraz 64 przy 19 owinięciach i 2 000 mm. Maszyna posiada zintegrowany przenośnik rolkowy i została skonstruowana jako samodzielne urządzenie, ładowane i rozładowywane za pomocą wózka widłowego.

Dane techniczne

• Producent: Robopac
• Model: Helix 4 EVO
• Rok produkcji: 2021
• Typ maszyny: automatyczna owijarka z ramieniem obrotowym (owijarka palet)
• Liczba godzin pracy: poniżej 500 h
• Wydajność: 82 palety/h (11 zwojów, wys. 1 000 mm), 73 palety/h (15 zwojów, wys. 1 600 mm), 64 palety/h (19 zwojów, wys. 2 000 mm)
• Czas cyklu owijania: ok. 36,3 s przy wysokości 1 600 mm, 15 owijek (bez przenośnika)
• Wymiary palet: 800 x 1 200 mm oraz 800 x 600 mm, wycentrowane na przenośniku rolkowym
• Wysokość ładunku: 1 000–2 000 mm wraz z paletą; maksymalna wysokość mechaniczna 2 550 mm wraz z paletą i przenośnikiem
• Masa ładunku: 100–1 200 kg
• Prędkość przenośnika: 15 m/min
• Wysokość maszyny: 4 721 mm; wymagana wysokość hali od 7 000 mm
• Rozciąganie wstępne: wózek PGSA, regulacja elektroniczna w zakresie 100–400 %
• Folia stretch: LDPE / LLDPE, 17–23 µm, szerokość rolki 500 mm, maks. średnica 250 mm, rdzeń 76 mm, maks. waga rolki 16 kg
• Sterowanie: sterownik PLC Siemens SIMATIC S7-1500 z 7-calowym kolorowym panelem dotykowym Siemens TP700
• Programy owijania: 15, z możliwością rozszerzenia do 64, 12 etapów sterowania na recepturę, 4 poziomy dostępu chronione hasłem
• Zasilanie: 400 V / 50 Hz, TN-S, napięcie sterujące 24 VDC
• Powietrze sprężone: 6 bar, suche i bezolejowe
• Języki dokumentacji i interfejsu HMI: niemiecki / angielski / włoski

Wyposażenie

• Ramię obrotowe na czterokolumnowej konstrukcji stalowej, pierścień obrotowy z przekładnią i centralnym smarowaniem
• Opatentowany wózek do wstępnego rozciągania PGSA z czujnikiem siły, napięcie folii korygowane w rogach, ustawiane z poziomu wyświetlacza
• Automatyczny zespół zaciskania, cięcia i zgrzewania impulsowego folii, chwytak sprężynowy o skoku poziomym 300 mm
• Rolka przechylna Easy Lock i urządzenie do zawijania służące do zwężania taśmy foliowej od dołu
• Górny zespół dociskowy typu pantografowego do stabilizacji ładunku podczas owijania
• Fotokomórka do automatycznego odczytu wysokości palety
• Zintegrowany przenośnik rolkowy, załadunek i rozładunek palet za pomocą wózka widłowego
• Motoreduktory SEW IP55 do obrotu ramienia i podnoszenia wózka, elementy pneumatyczne FESTO
• Szklana obudowa z kurtynami świetlnymi Sick M4000, rozdzielczość 30 mm, wysokość pola 1 800 mm
• Powiększona, podświetlana szafa sterownicza oraz oddzielny, niezależny od niej panel operatorski
• Pakiet TPM: scentralizowane punkty smarowania, wskaźniki z pierścieniami w kolorze czerwonym/zielonym, częstotliwości konserwacji na wyświetlaczu
• Diagnozowanie usterek w interfejsie HMI wraz z lokalizacją i sposobem usunięcia
• Zdalna łączność R-Connect z portalem w chmurze do danych produkcyjnych i teleserwisu
• Dokumentacja w formie drukowanej oraz na nośniku USB: instrukcja obsługi, deklaracja zgodności CE, schematy, katalog części zamiennych, plan rozmieszczenia

Stan

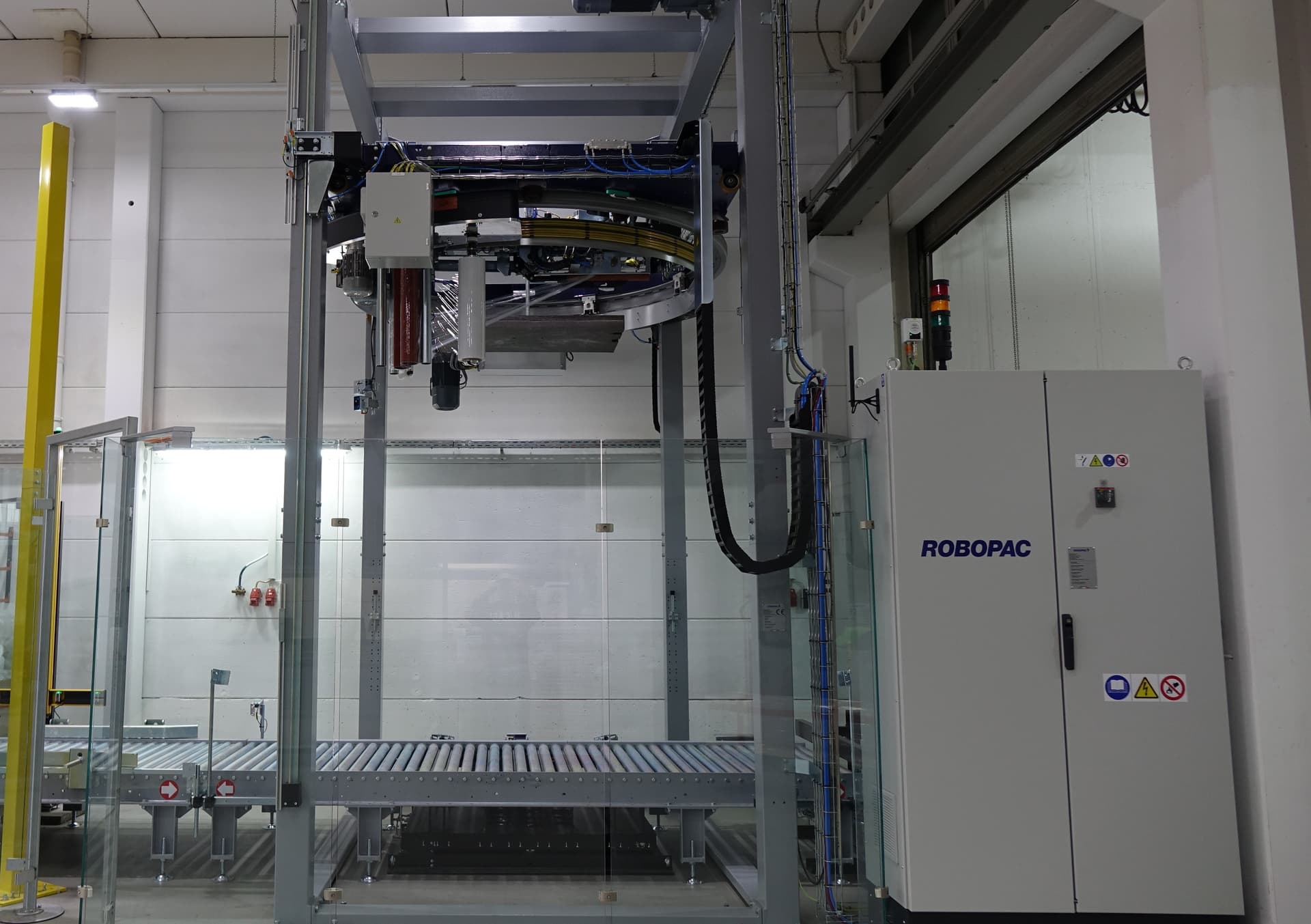

Używany – praktycznie jak nowy, z mniej niż 500 godzinami pracy. Obecnie jest zdemontowany i profesjonalnie zapakowany do transportu; zdjęcia przedstawiają urządzenie w stanie zmontowanym przed demontażem. Sprzedawany bez gwarancji.

Dostępność

Natychmiast. Lokalizacja: Niemcy. Przekazywany w stanie zdemontowanym i zapakowanym (EXW).
