Yaskawa, Profipack NX100 Paletyzator i Depaletyzator (2006)

Przegląd

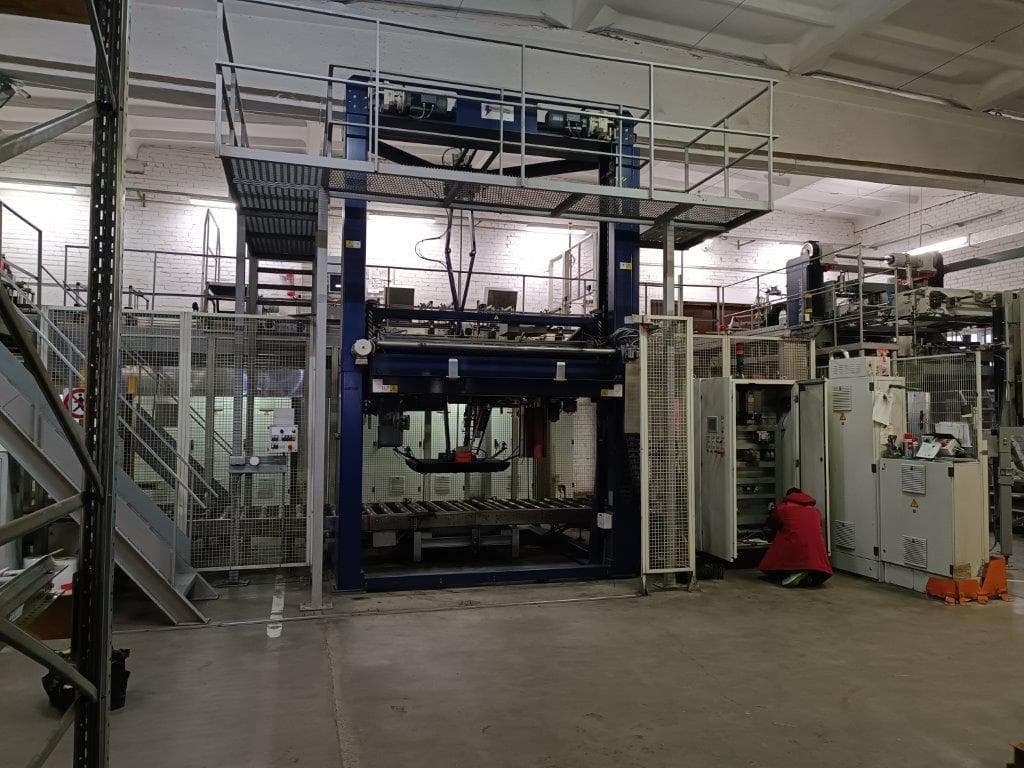

Ta linia do paletyzacji i depaletyzacji skrzynek została zintegrowana w 2006 roku przez firmę Profipack Verpackungsmaschinen GmbH (Austria) w oparciu o dwa roboty przegubowe Yaskawa Motoman NX100 – jedną komórkę paletyzacyjną i jedną komórkę depaletyzacyjną – wraz z pionową owijarką do palet firmy Logipack. Linia ta nadal znajduje się w niemieckim browarze, gdzie służyła do paletyzacji i depaletyzacji skrzynek do produkcji piwa, napojów gazowanych i wody mineralnej, aż do momentu wyłączenia całej linii. Ponieważ obsługiwała ona wiele linii produkcyjnych, radzi sobie z szeroką gamą formatów skrzynek na europaletach. Maszynę można obejrzeć na życzenie.

Dane techniczne

• Producent / integrator: Logipack (pionowa owijarka), Profipack Verpackungsmaschinen GmbH (integrator systemowy, Austria)
• Roboty: 2 roboty przegubowe Yaskawa Motoman NX100 (paletyzator + depaletyzator)
• Rok produkcji: 2006
• Typ maszyny: linia do paletyzacji i depaletyzacji skrzynek
• Wydajność: 33 000 bph (160 butelek na warstwę)
• Format palety: Euro
• Formaty skrzynek: 5x4 – 400x300x300 mm / 6x4 – 400x300x270 mm / 5x4 – 400x300x210 mm / 4x3 – 355 x 275 x 345 mm / 4x3 – 400 x 300 x 330 mm / 5x4 – 355 x 275 x 255 mm / 5x4 – 400 x 300 x 290 mm
• Sterowanie: sterownik PLC Siemens SIMATIC S7, interfejs HMI B&R Power Panel z serwonapędami ACOPOS, przetwornice częstotliwości Danfoss VLT 5000, SEW MOVIDRIVE

Wyposażenie

• Komórka robota paletyzującego (Yaskawa Motoman NX100) z chwytakiem warstwowym
• Komórka robota odpaletyzującego (Yaskawa Motoman NX100) z chwytakiem warstwowym

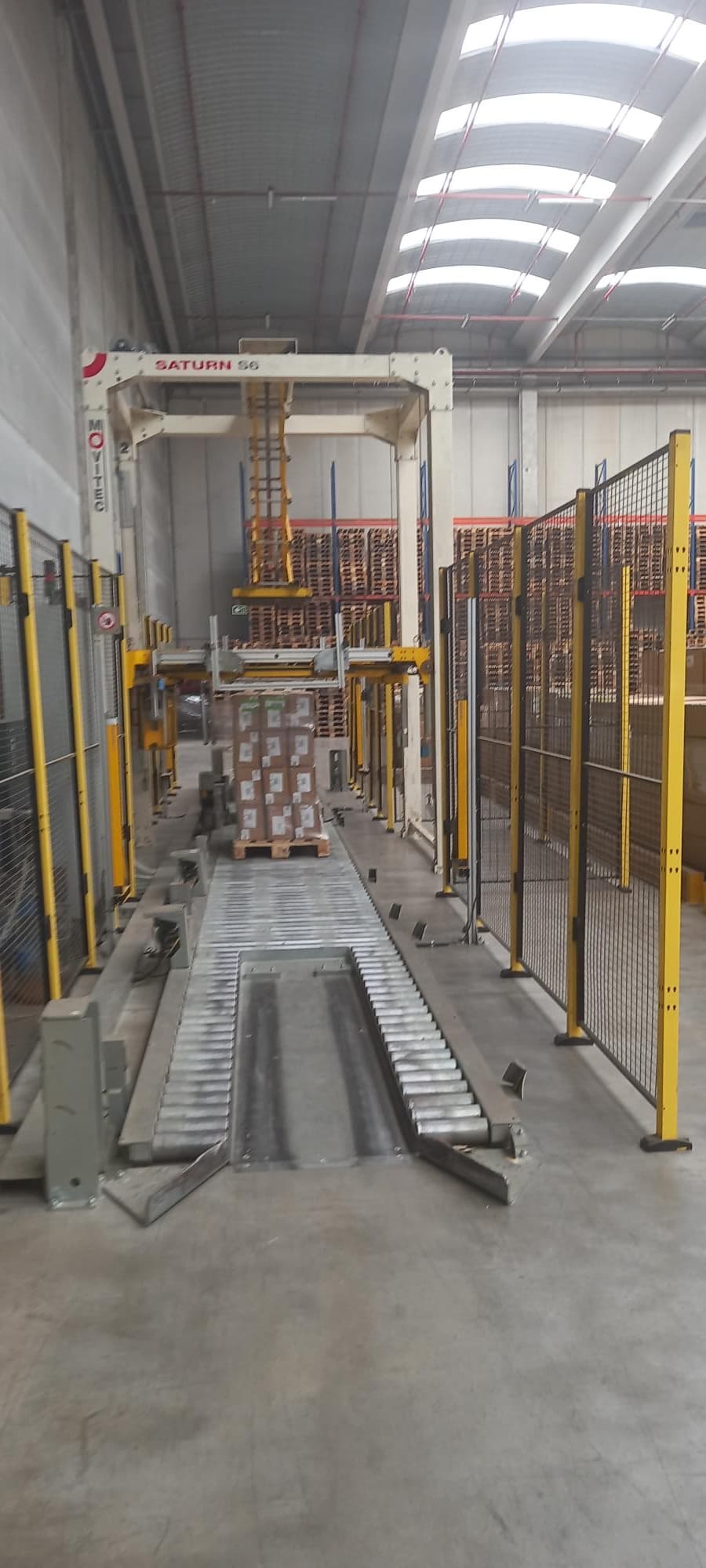

• Pionowa owijarka do palet Logipack
• Rolkowe i listwowe przenośniki palet i skrzyń
• Stół do formowania warstw / grupowania
• Stół rozładunkowy
• Magazyn palet
• Oddzielna szafa sterownicza marki BMS
• Ogrodzenie zabezpieczające z kurtyną świetlną

Stan

Używany – kompletny, nadal zainstalowany; wycofany z produkcji (linia wyłączona).

Dostępność

Dostępne od ręki. Lokalizacja: Niemcy. Możliwość obejrzenia na życzenie. Wycenę demontażu, obsługi, pakowania i załadunku na ciężarówkę można uzyskać na życzenie (EXW).
